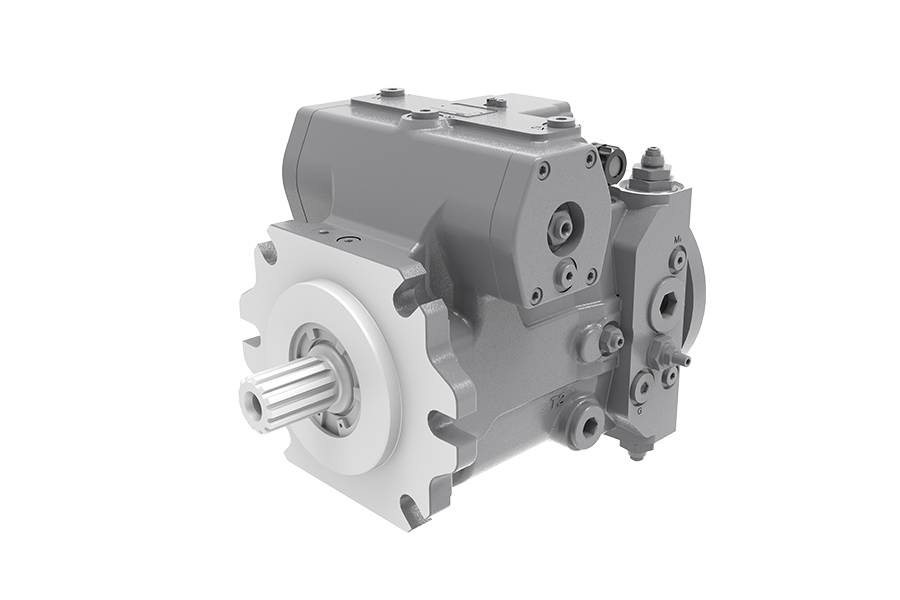

V40E系列軸向柱塞泵

系列圖片

一款高壓閉式泵，能滿足客戶對高壓、高轉速、頻繁沖擊等惡劣工況的應用要求。

規格：32~135 cc/rev
公稱壓力：420 bar
峰值壓力：450 bar

配置型號/訂貨號

****

復制到剪貼板

加入購物車樣本下載獲取3D/2D圖紙導出已配置參數

打開所有 | 關閉所有

系列優勢

? 斜盤設計軸向柱塞變量泵，用于閉式回路靜液壓傳動。
? 當斜盤通過中位時，液壓油流動方向會平穩改變。
? 高壓側裝有兩個壓力溢流閥，以防過載。
? 內置補油泵充當補油泵和控制泵。
? 最大補油壓力受內置的低壓溢流閥限制。
? 全新的回轉組件和軸承，傳動效率提高，輸入轉速提升。
? 優化的殼體設計，減震降噪。
? 電比例排量控制，滿足多行業應用要求。
? 多種出油口連接方式，優化管路連接。
? 可選裝沖洗閥，直接安裝在泵體上。

技術規格

規格		32	47	60	75	100	135
理論排量 cc/rev		32	47	60	75.6	100	135
軸轉速	額定轉速 rpm	4250	3300	3600	3300	3000	2850
	最高轉速 rpm	4500	3550	3900	3600	3300	3250
	最低轉速 rpm	500	500	500	500	500	500
系統壓力	額定壓力 bar	420	420	420	420	420	420
	最大壓力 bar	450	450	450	450	450	450
	低壓側最小壓力 bar（高于殼體壓力）	10	10	10	10	10	10
補油泵排量 cc/rev		6.1	8.6/11.6	11.6	17/21/27		28.3/34
補油壓力（相對于殼體壓力)	最大壓力 (bar)	40	35	40	40	40	40
補油壓力（相對于殼體壓力)	最大壓力 (bar)	40	35	40	40	40	40
殼體壓力	額定壓力 bar	5	5	5	5	5	5
殼體壓力	最高壓力（短時峰值 bar)	10	10	10	10	10	10
吸油壓力（絕對壓力）	額定壓力 bar 油液粘度≤ 30mm2/s	0.8	0.8	0.8	0.8	0.8	0.8
	額定壓力 bar 油液粘度≤ 30mm2/s	0.8	0.8	0.8	0.8	0.8	0.8
	最大壓力 bar	5	5	5	5	5	5
油液粘度 mm²/s		10~1000，最佳范圍：16~36
油液溫度 ℃		-20~95
油液清潔度		ISO 4406 等級 20/18/15 或更高等級
重量 kg （不含輔助法蘭）		30	33	38	58	62	82
