首頁產品中心工業液壓閥比例閥比例方向閥 4WRKE...L3X型先導式比例換向閥

請配置以下參數

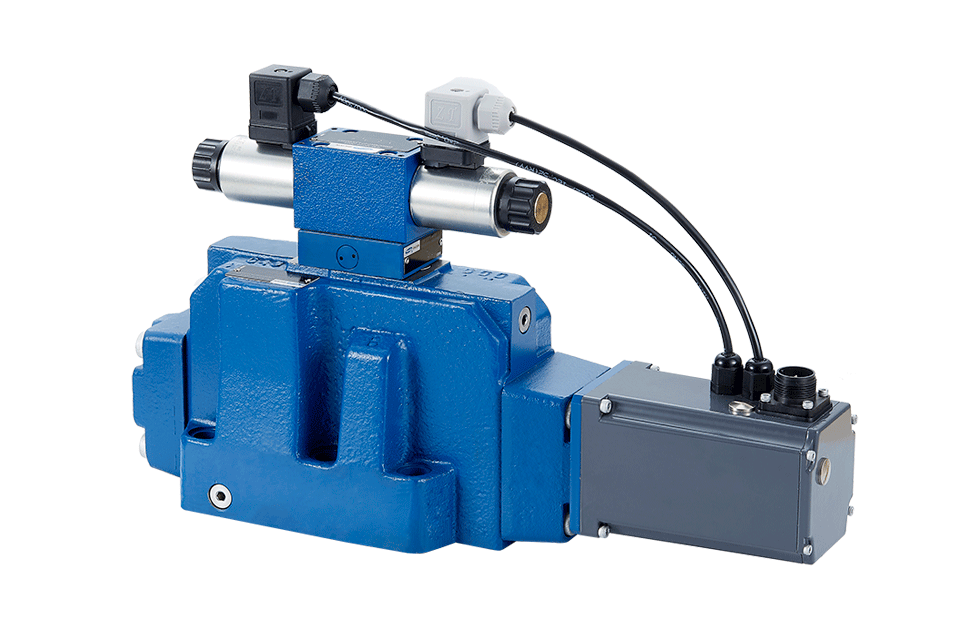

4WRKE...L3X型先導式比例換向閥

系列圖片

先導式，帶集成式放大器

規格：10~35
壓力：至350 bar
流量：至1000 L/min

配置型號/訂貨號

****

復制到剪貼板

加入購物車樣本下載獲取3D/2D圖紙導出已配置參數

打開所有 | 關閉所有

系列優勢

? 帶主閥芯電氣位置反饋的先導式雙級比例方向閥，用于控制液流的大小和方向
? 板式連接結構，連接尺寸符合 ISO 4401 標準
? 主閥芯彈簧對中
? 帶集成式比例放大器
? 先導控制為單級比例方向閥
? 先導閥為螺紋連接型比例電磁鐵，線圈可單獨拆卸

技術規格

概述
通徑				10	16	25	27	32
安裝位置				任意，優先水平安裝
儲存溫度			℃	– 20 至+ 80
使用環境溫度			℃	-20 至+ 50
重量			kg	8.7	11.2	16.8	20	37.2	72
液壓( p=100bar HLP46 油溫40℃±5℃時測得)
工作壓力	-先導閥	控制油	bar	25 至315
	-主閥	油口 P A B	bar	最高315	最高 350	最高 350	最高210	最高 350	最高 350
回油壓力	油口 T (先導回油)	內泄	bar	穩態 <10
		外泄	bar	最高 315	最高250	最高 250	最高 210	最高 250	最高 250
	油口 Y		bar	穩態 <10
公稱流量qVnom ±10%， Δp=10bar( Δp=閥壓差 )			L/min	25 50	- 125	- 220	- -	- 440	-
				100	180	350	500	600	1000
主閥流量 (最大允許流量)			L/min	170	460	870	1000	1600	3000
油口X 和Y 控制油流量，當輸入階躍信號時（ 0 至100 % ，315 bar)			L/min	4.1	8.5	11.7	11.7	13	13
工作介質				符合DIN 51 524標準的礦物油(HLHLP) (HFD-R)
工作介質溫度范圍			℃	10 至80優先選擇 40至50
粘度范圍			mm²/s	20 至380 優先選擇 30至45
油液清潔度			油液最高污染等級按 NAS 1638.			推薦過濾器最小過濾比βx = 75
	先導閥		第7級			x = 5
	主閥		第 9級			x = 7
滯環			%	≤1
靈敏度			%	≤0.5
電氣
電壓類型				DC
電氣接線				插頭符合 DIN EN175 201-804
最大功率			W	72 (平均值 = 24 W)
電控器				內置于閥內
